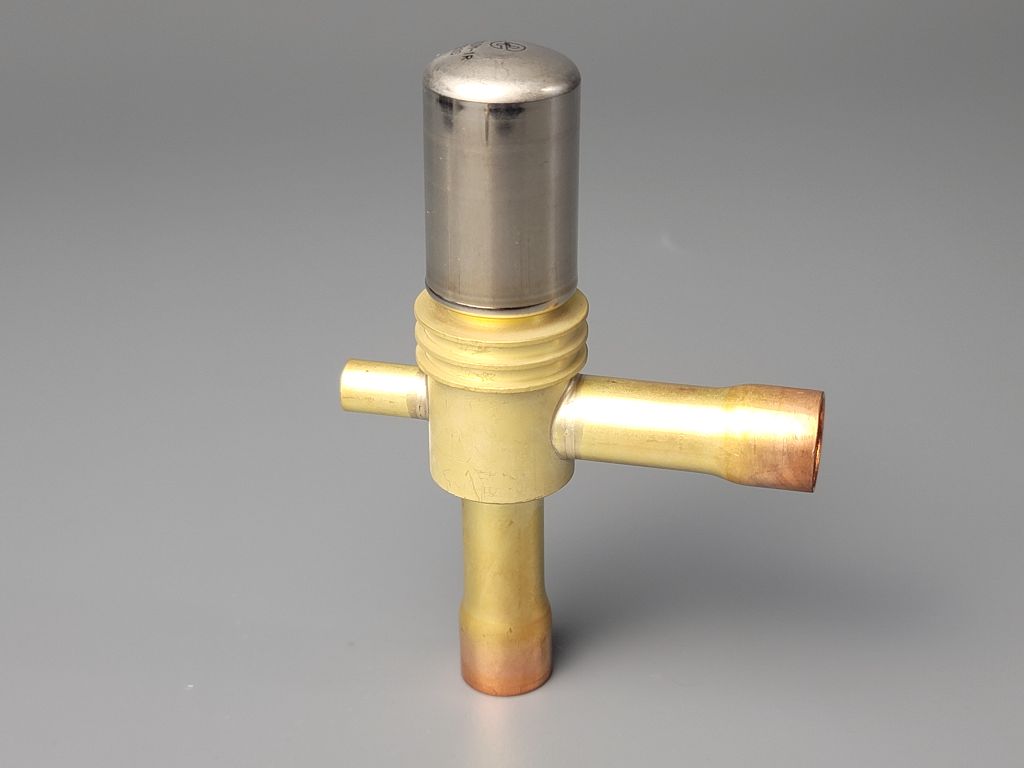

Электронный расширительный клапан Daikin 2538117, 3P660903-2
Название на английском: Electronic expansion valve body (EEV);
Номенклатурный номер: 2538117, 3P660903-2;
Бренд: DAIKIN;
Состояние: новый;
Подходят артикулы: 1890547, 3P223724-1
Тип: HCM-BD35DM-2

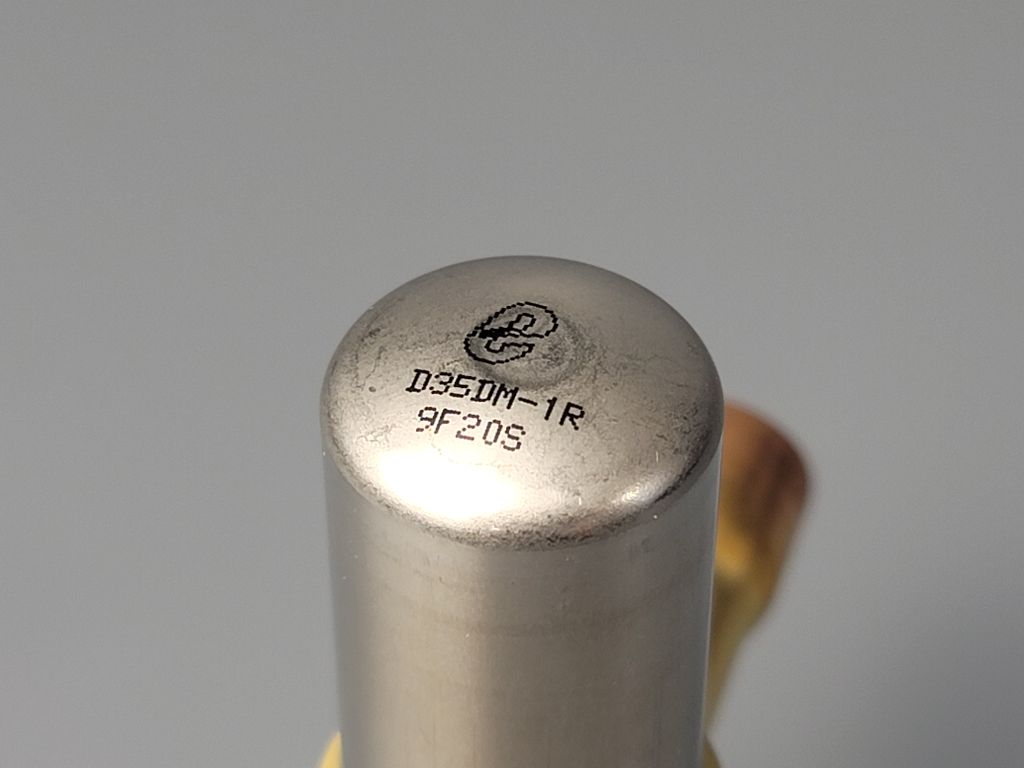

D35DM-1R
9F20S
EEV / Electronic expansion valve - электронный расширительный вентиль относится к модуляционным клапанам.
EEV регулирует, перегрев на выходе из испарителя, а также управляет количеством хладагента, подаваемого в испаритель, с помощью температурных датчиков, установленных на выходе из испарителя и на входе в него.
Калибровка клапана
При переводе выключателя устройства в положение «ВКЛ» (ON) запускается процедура калибровки клапанов, в том числе EEV. Клапан EEV полностью открываются (420 шагов), а затем полностью закрываются (0 шагов). Изменение степени открытия клапана можно отслеживать на ЖК-дисплее. Как только на экране отобразится соответствующий интерфейс, можно приступать к управлению с помощью кнопок.
Аварийные сигналы:
F109: давление всасывания (LPT) падает ниже -72 кПа в течение 2 секунд после запуска компрессора, либо ошибка E109 возникает 9 раз.
E109: давление всасывания (LPT) падает ниже -70 кПа и остается на этом уровне в течение 2 секунд во время работы.
E107: температура DCHS1 или DCHS2 достигает 135 °C или выше и удерживается на этом уровне в течение 10 минут, либо достигает 145 °C или выше.
T221 - Время откачки слишком велико.
Возможные причины, связанные с EEV: Неисправность EEV (неисправность катушки, клапан не открывается, засорение клапана)
Проверка электронного расширительного клапана
1 Отсоедините разъем X9A (на плате процессора), затем проверьте сопротивление катушки ЭРВ.
2 При запуске системы, во время калибровки EEV, проверьте наличие вибрации катушки, возникающей при изменении степени открытия клапана.
3 Полностью откройте корпус клапана с помощью аварийного магнита.
После этого запустите устройство, сняв катушку.
Используется катушка типа: HCM-MD12DM-2
Сопротивление обмотки катушки: 46±3 Ом/фаза (20℃)

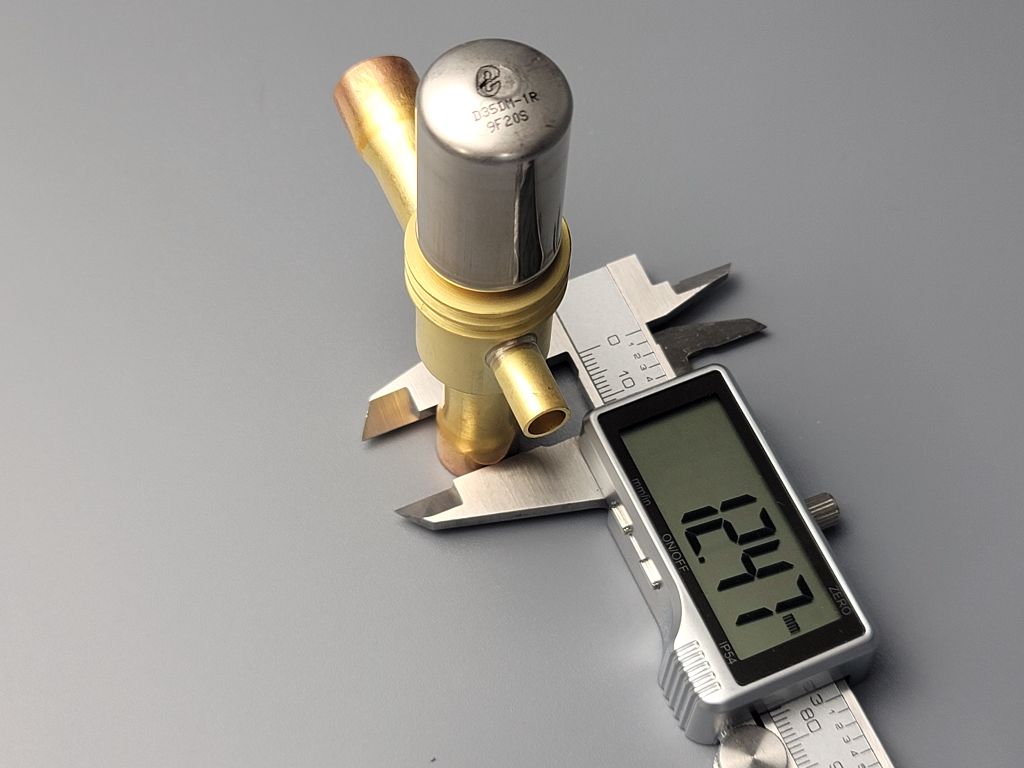

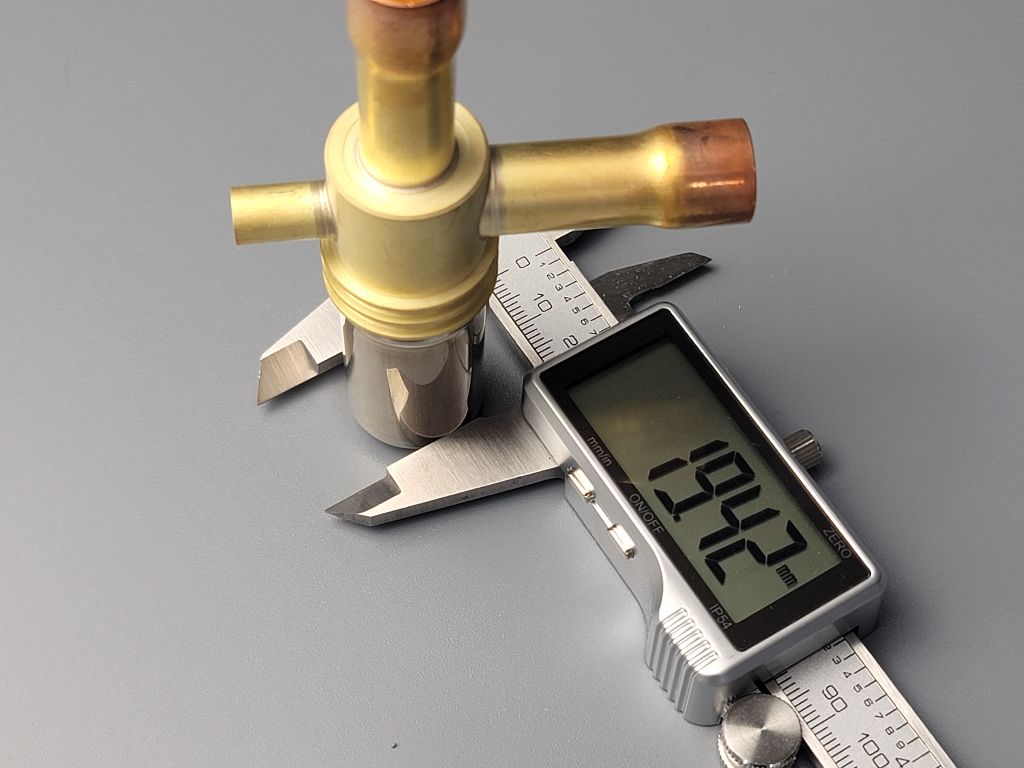

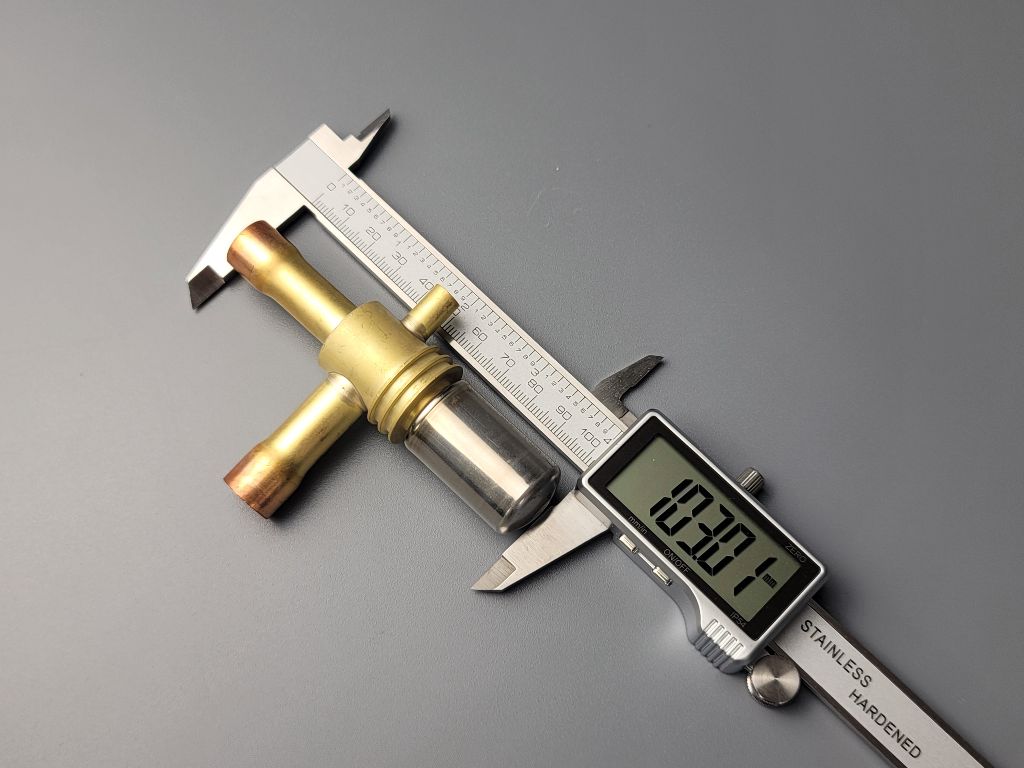

Размеры в упаковке:
Длина, см: 17
Ширины, см: 32
Высота, см: 6
Вес, г.: 215
Название на английском: Electronic expansion valve body (EEV);
Номенклатурный номер: 2538117, 3P660903-2;
Бренд: DAIKIN;
Состояние: новый;
Подходят артикулы: 1890547, 3P223724-1
Тип: HCM-BD35DM-2
D35DM-1R
9F20S
EEV / Electronic expansion valve - электронный расширительный вентиль относится к модуляционным клапанам.
EEV регулирует, перегрев на выходе из испарителя, а также управляет количеством хладагента, подаваемого в испаритель, с помощью температурных датчиков, установленных на выходе из испарителя и на входе в него.
Калибровка клапана
При переводе выключателя устройства в положение «ВКЛ» (ON) запускается процедура калибровки клапанов, в том числе EEV. Клапан EEV полностью открываются (420 шагов), а затем полностью закрываются (0 шагов). Изменение степени открытия клапана можно отслеживать на ЖК-дисплее. Как только на экране отобразится соответствующий интерфейс, можно приступать к управлению с помощью кнопок.
Аварийные сигналы:
F109: давление всасывания (LPT) падает ниже -72 кПа в течение 2 секунд после запуска компрессора, либо ошибка E109 возникает 9 раз.
E109: давление всасывания (LPT) падает ниже -70 кПа и остается на этом уровне в течение 2 секунд во время работы.
E107: температура DCHS1 или DCHS2 достигает 135 °C или выше и удерживается на этом уровне в течение 10 минут, либо достигает 145 °C или выше.
T221 - Время откачки слишком велико.
Возможные причины, связанные с EEV: Неисправность EEV (неисправность катушки, клапан не открывается, засорение клапана)
Проверка электронного расширительного клапана
1 Отсоедините разъем X9A (на плате процессора), затем проверьте сопротивление катушки ЭРВ.
2 При запуске системы, во время калибровки EEV, проверьте наличие вибрации катушки, возникающей при изменении степени открытия клапана.
3 Полностью откройте корпус клапана с помощью аварийного магнита.
После этого запустите устройство, сняв катушку.
Используется катушка типа: HCM-MD12DM-2
Сопротивление обмотки катушки: 46±3 Ом/фаза (20℃)
Размеры в упаковке:
Длина, см: 17
Ширины, см: 32
Высота, см: 6
Вес, г.: 215
