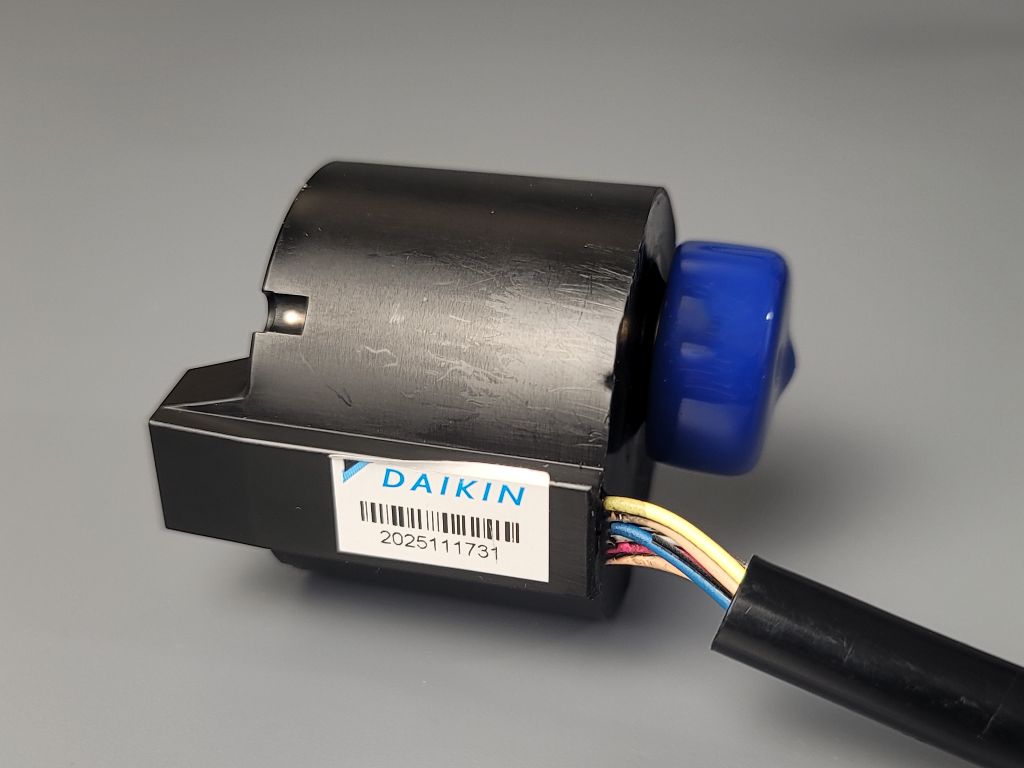

Катушка клапана EV Daikin EBM-MD12DM-64R, 2238128 (3P376419-1)

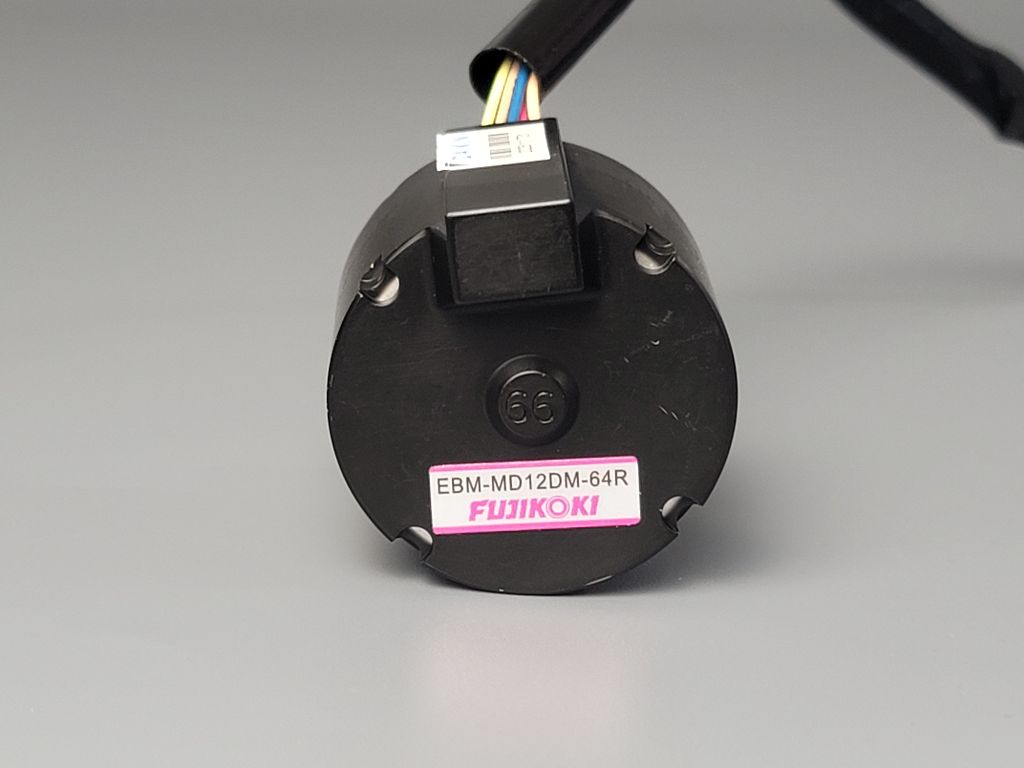

Катушка клапана EV для Daikin EBM-MD12DM-64R, 2238128 (3P376419-1) FUJIKOKI

Название на английском: Electronic expansion valve coil (EV);

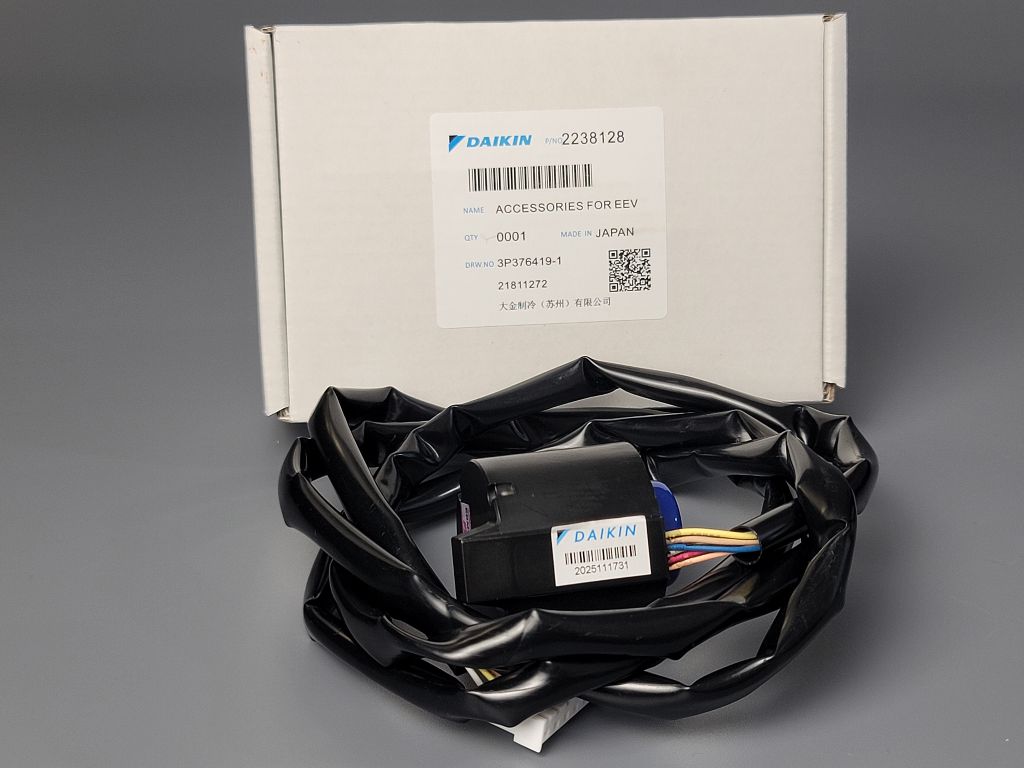

Номенклатурный номер: 2238128 (3P376419-1) EBM-MD12DM-64R;
Изготовитель: FUJIKOKI;
Состояние: новый;
Заменяем с артикулами: EBM-MD12DM-1, EBM-MD12DM-16R, EBM-MD12DM-29R, EBM-MD12DM-30R, 140820J, 0954619, 1299601, KD93001, 1381430, 138143J, 1524150, 1890819, 2002172, 1557275, 2089294, 2P010454-1, 2P010454-2, 3P134853-1, 2P133805-2, 3P223725-1, 3P305202-1;
Используется на моделях Daikin:
0954619
LXE10E-1A

1299601, KD93001 (2P010454-1)
LXE 10E-1
LXE10E-A9
LXE10E-A9R

1381430 (2P010454-2)
LXE10E-1B
LXE10E-A15BR
LXE10E-A15C
LXE10E-A27A
LXE10E-A27B
LXE10E-A5
LXE10E-A5A
LXE10E-A5B

138143J (2P010454-2)
LXE10E-A12C
LXE10E-A12D
LXE10E-A12E
LXE10E-A15J
LXE10E-A26B
LXE10E-A26C
LXE10E-A26D
LXE10E-A26E
LXE10E-A31
LXE10E-A31A
LXE10E-A31B
LXE10E-A33
LXE10E-A33A
LXE10E-A36
LXE10E-A36A
LXE10E-A37
LXE10E-A5C
LXE10E-A9A
LXE10E-A9B
LXE10E-A9C

1524150 (3P134853-1)
LXE 10E-A
LXE10E-A11
LXE10E-A11
LXE10E-A20
LXE10E-A26
LXE10E-A26A

1557275 (2P133805-2)
LXE10E-A23

1890819 (3P223725-1)
LXE10E100 или позже,
LXE10E136G2
LXE10E136GC
LXE10E145F2
LXE10E147B2
LXE10E147F2

2002172
LXE10E-A45A

2089294 (3P305202-1)
LX10F10A или позже
LX10F11B2

Проверка электронного расширительного клапана
Если электронный расширительный клапан не работает (отсутствует щелчок) при изменении открытия клапана, отображаемом на дисплее контроллера, электронный расширительный клапан следует заменить. Однако перед заменой необходимо проверить наличие повреждений внутренней проводки и плохого контакта разъема.

Пункт в PTI тесте:
P29 / Electronic expansion valve (EV) operation check / Проверка работы клапана
J291 - Возможная ошибка (Alarm) / Long pump-down / Длительная откачка (Проверьте наличие стука в катушке зажигания. Отсоедините и снова подсоедините разъем катушки.)

Сопротивление катушки (обмотки) электромагнитного клапана:
EV / Electronic expansion valve coil /
Белый - Красный: 150 Ом
Оранжевый - Красный: 150 Ом
Желтый - Коричневый: 150 Ом
Синий - Коричневый: 150 Ом

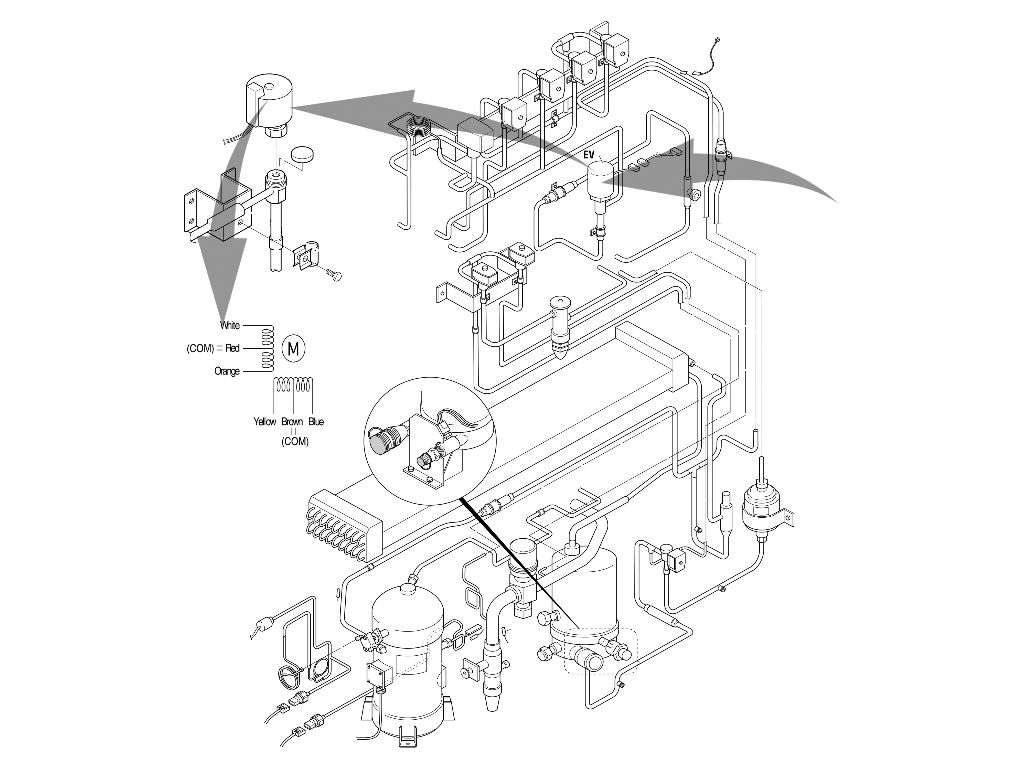

Замена катушки
1. Перережьте крепежные ленты, фиксирующие водонепроницаемую трубку и провода.

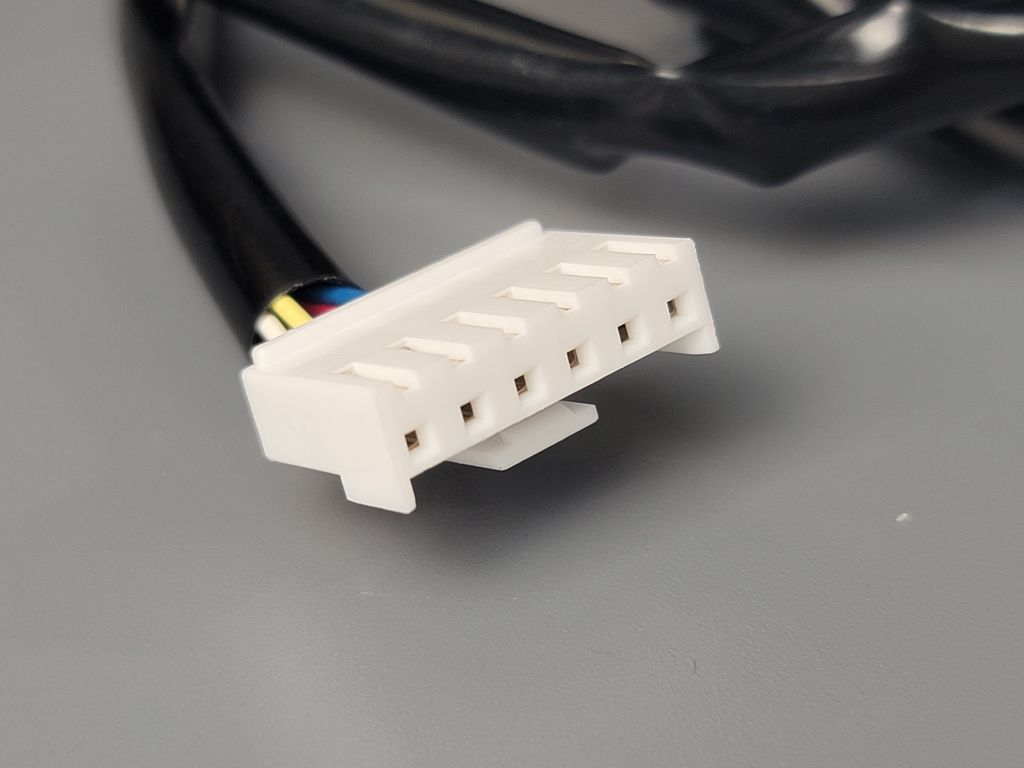

2. Отсоедините соединитель проводов от водонепроницаемой трубки.

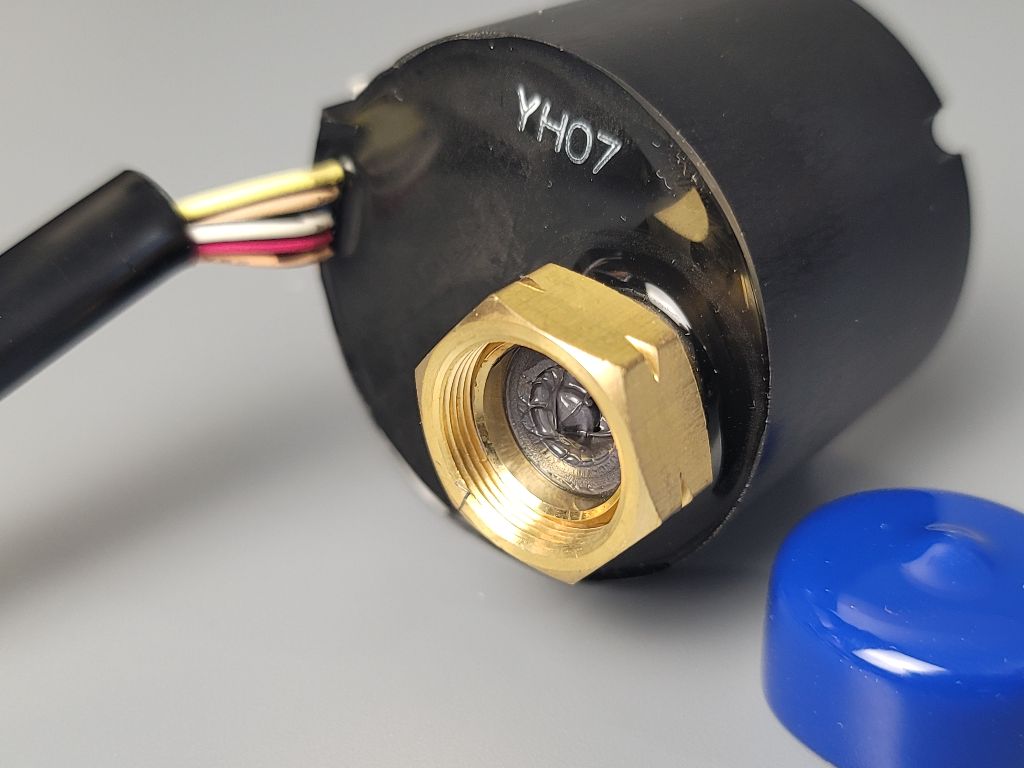

3. Ослабьте контргайку, затем снимите катушку с корпуса.
4. Установите новую катушку. Момент затяжки для установки составляет от 6,9 до 16,7 Н·м (от 70 до 170 кгс·см).
5. Верните крепежные ленты и соединитель проводов в исходное состояние.
6. После замены проведите проверку на утечку хладагента и убедитесь в отсутствии утечек.

Электронный расширительный клапан автоматически регулирует оптимальный расход хладагента, используя датчик температуры на входе и выходе испарителя.

FUJIKOKI Corporation - японская компания, известна инновационными технологиями и надёжными продуктами.
