TOSHIBA Super MMS MMY-MAP1001HT8-E error code P22 - неисправен 2D16DA1.

Автор Тема: TOSHIBA Super MMS MMY-MAP1001HT8-E error code P22 - неисправен 2D16DA1.  (Прочитано 2860 раз)

0 Пользователей и 1 Гость просматривают эту тему.

SERVICEMAN

  • Ветеран
  • *****
  • Сообщений: 1271
« Topic Start: 17 Апреля 2020, 11:50:48 »
TOSHIBA Super MMS model:  MMY-MAP1001HT8-E
Выпуск — 2009г
https://www.manualslib.com/products/Toshiba-Super-Mmy-Map1001ht8-3621057.html

Код аварии: P22 — Outdoor fan IPDU error.
Неисправен модуль вентилятора: 2D16DA1.



Ремонт модуля 2D16DA1 на компонентном уровне не предусмотрен.
 Дискретные элементы под верхней печатной платой залиты герметиком.





Заключение:
1 — Причина выхода из строя 2D16DA1 — перегрев и пробой транзистора 15J331
 в результате длительной эксплуатации, более 10 лет.

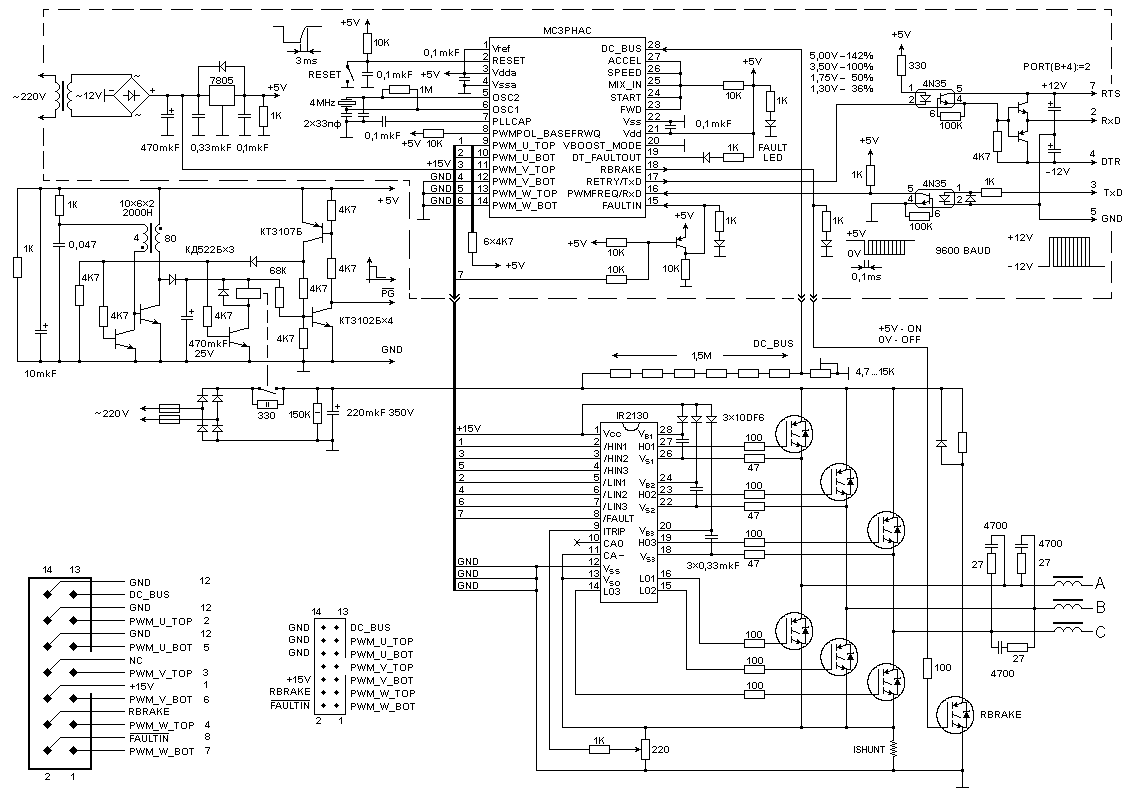

Схема.
http://www.motorjock.com/wp-content/uploads/2013/12/circuit_b.gif

Необходима замена модуля вентилятора: P.C. Board Assembly, Fan-IPDU, IPDU 2D16DA1 — p/n: 4316V237
 2 — Рекомендуется замена двигателя вентилятора, т.к. ресурс подшипников выработан.
Motor, Fan, DC280V p/n: 43121705
- Вал двигателя вентилятора вращается свободно, не заклинен.
- Сопротивление обмоток вентилятора, согласно SM, соответствует норме: 13-33 Ом.
- Пробой изоляции обмоток вентилятора на корпус отсутствует.
http://www.toshiba-klima.rs/SM_S-MMS_E_total.pdf

Аналог платы вентилятора  p/n 4316V401 для кондиционера MMY-MAP***1HT8(Z)(ZG)-E.
https://toshibaaircon.ru/files/nodus_items/0002/1194/file-1194-1424248154.pdf
http://www.toshiba-aircon.co.uk/assets/uploads/pdf/product_bulletin_pdfs/GVRF706-1005.pdf

По p/n 4316V401 определено наименование аналога платы вентилятора MCC-1603-05
https://www.toshibaclim.com/Services/Pieces-detachees

p/n 4316V401 <=> MCC-1603-05 <=> 2D16DC1E



Цена не указана.
https://m.kmsuper.com.my/index.php#281221-2

Варианты приобретения аналога и оригинала:
MCC-1603-05  (аналог)  — 2D16DA1 (оригинал)
Цена: 10 157 руб — 33 711 руб.
https://aliexpress.ru/i/4000233348622.html
Цена: 14 574 руб — 42 574 руб
https://aliexpress.ru/i/4000312313971.html
Цена: 15 288 руб
https://nazya.com/product/zapchasti-dlya-konditsionerov-toshiba-tozhe-map1001ht8-ventilyatora-modulya-privoda-tsup-1603-05-2d16dc1-2d16da1-toshiba-mmy-map1001ht8-mcc-1603-05_44459348477.html
Цена: 292 уе.
Спросить у продавца фото платы p/n 4316V401, убедится в наименовании MCC-1603-05.
https://www.supplyhouse.com/Carrier-4316V401-Printed-Circuit-Board
Цена: 180 уе
Оригинальный модуль 2D16DA1, бывший в употреблении:
https://ru.yoycart.com/Product/554174314952/

Есть ли смысл ремонта модуля 2D16DA1 - с заменой транзисторов 15J331 - ?
Как предотвратить повторный выход из строя 2D16DA1 - ?
http://forum.abok.ru/index.php?showtopic=97213

wartandax

  • Администратор
  • *****
  • Сообщений: 3141
« Ответ #1: 15 Июля 2023, 10:21:11 »
Есть модули 2D16DA1
Б/У, рабочие демонтированы с VRF-системы
Находятся в Москве
По вопросам приобретения - в личку

SERVICEMAN

  • Ветеран
  • *****
  • Сообщений: 1271
« Ответ #2: 15 Июля 2023, 18:06:25 »
Цитата: SERVICEMAN link=topic=2679.
Заключение:
1 — Причина выхода из строя 2D16DA1 — перегрев и пробой транзистора 15J331
 в результате длительной эксплуатации, более 10 лет....

Как предотвратить повторный выход из строя 2D16DA1 - ?

Надо менять:
1 - комплект транзисторов,
2 -  микросхему,
3 - обеспечить доп. охлаждение радиатора.

Аналогичная ситуация в MHI 500.
Вентилятор- SSA512T155.
Предшественник заменил 6 транзисторов.
Они снова сгорели при включении.

По мощности движки одинаковы, возможно, с доработкой, удасться поставить.

SERVICEMAN

  • Ветеран
  • *****
  • Сообщений: 1271
« Ответ #3: 15 Июля 2023, 18:25:29 »
Есть модули 2D16DA1
Б/У, рабочие демонтированы с VRF-системы...
Прошло 3 года,
2D16DA1  так и не смогли отремонтировать, где купить?

wartandax

  • Администратор
  • *****
  • Сообщений: 3141
« Ответ #4: 16 Июля 2023, 21:06:27 »
Остался один модуль
