Замена твердотельного реле

Автор Тема: Замена твердотельного реле  (Прочитано 383 раз)

0 Пользователей и 1 Гость просматривают эту тему.

vigor53

  • Пользователь
  • **
  • Сообщений: 71
« Topic Start: 14 Июнь 2017, 18:59:33 »
Есть реле G3MB-202P -   с переходом через 0 ( не PL )
ДРУГОГО НЕТ ( родное сдохло ) - найти родное ,пока не реально
В цепи управления внутр вентилятором - не работает
Как эти " zero cross " - задействовать ... резистор в управление ставлю
Или не получится ?

Ремонт кондиционеров

SERVICEMAN

  • Старожил
  • ****
  • Сообщений: 300
« Ответ #1: 14 Июнь 2017, 21:11:28 »
Есть реле G3MB-202P -   с переходом через 0 ( не PL )
ДРУГОГО НЕТ ( родное сдохло ) - найти родное ,пока не реально
В цепи управления внутр вентилятором - не работает
Как эти " zero cross " - задействовать ... резистор в управление ставлю
Или не получится ?
Химичить, так химичить, из подручных средств.
Герконовое реле 5V/10мА управляет финдеровским реле, которое вкл/выкл автотрансформатор по питанию вентилятора.
Автотрансформатором подобрать оптимальные обороты вентилятора.

Можно сделать из MOC+ симистор.
Дешево и сердито.
Вот только кто эту химию оценит?
В случае форс мажора, химик огребет по полной.

wartandax

  • Администратор
  • *****
  • Сообщений: 2508
« Ответ #2: 15 Июнь 2017, 08:05:19 »
Оптопара плюс симистор идеальный вариант
Внутри этих твердотелок как раз они и сидят
Всем, кому помог - пользуйтесь кнопками соцсетей слева экрана!
Сервис-мануалы для кондиционеров.

vigor53

  • Пользователь
  • **
  • Сообщений: 71
« Ответ #3: 15 Июнь 2017, 08:54:51 »
Если бы делать для себя - то не вопрос " колхозить "
Для заказчика - другое дело

vigor53

  • Пользователь
  • **
  • Сообщений: 71
« Ответ #4: 15 Июнь 2017, 12:54:23 »
ok!
Дайте схему реальную из куска схемы с MOC
Купил MOC3062 - попытаюсь собрать на платке в размер оригинала
Надо номиналы элементов
Другого выхода нет ....
Просто схема в dataseet отличается от реальной ..
Был такой блок - НО схему срисовать протупил :(

wartandax

  • Администратор
  • *****
  • Сообщений: 2508
« Ответ #5: 18 Июнь 2017, 08:14:23 »
На основном сайте выкладывал
Можно сделать плату такогого же размера и залить ее компаундом, как гибридку, не отличить от заводской
Всем, кому помог - пользуйтесь кнопками соцсетей слева экрана!
Сервис-мануалы для кондиционеров.

SERVICEMAN

  • Старожил
  • ****
  • Сообщений: 300
« Ответ #6: 26 Июнь 2017, 22:34:38 »
ok!
Дайте схему реальную из куска схемы с MOC
Купил MOC3062 - попытаюсь собрать на платке в размер оригинала
Надо номиналы элементов
Другого выхода нет ...

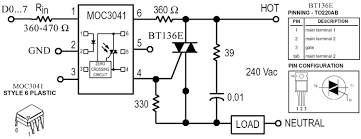

Есть.
https://encrypted-tbn3.gstatic.com/images?q=tbn:ANd9GcSHzZmtmOpiQcoAweHdC1recCm93G6_NiMCAbgE1CaDd4jyq6I9Yg

http://aircon.ru/forum/index.php?PAGE_NAME=read&FID=18&TID=33348&backurl=%2Fforum%2Findex.php%3FPAGE_NAME%3Duser_post%26UID%3D69068%26mode%3Dall&login=yes&SHOWALL=Y&PAGEN_1=40
